Integrierte Lösungen für Smart-City-Projekte
Intelligente Steuerung städtischer Infrastrukturobjekte über die drahtlose Datenübertragung Plattform EcoMatrix
Die Smart City ist das Ergebnis der Verbindung physischer Vermögenswerte, die alle Bereiche der städtischen Produktion und Lebensaktivitäten bestimmen, mit digitaler Infrastruktur. Für ein effektives Management aller Ressourcen und Anlagen ermöglicht die EcoMatrix-Plattform die Einbindung städtischer Infrastrukturobjekte in ein drahtloses technologisches Datennetzwerk mit zentraler Informationsausgabe an ein einheitliches Datensammel- und Verarbeitungszentrum.
Hauptvorteile dieser Lösung
Integration verschiedener Arten von Objekten der technischen Infrastruktur in ein einheitliches technologisches Datennetzwerk
Kontrolle aller Ebenen des städtischen Lebens, was die Steuerungsmöglichkeiten erweitert und die Infrastrukturkosten minimiert
Gleichzeitige Erfassung und Verarbeitung verschiedener Datenarten aus unterschiedlichen Netzwerkebenen
Übertragene Daten werden im Zentrum für Datenerfassung und -verarbeitung gesammelt und gespeichert – für Analyse, Berichterstattung, Verwaltung und Interaktion mit externen Systemen
Zentralisierte, durchgängige und transparente Steuerung aller Infrastrukturbereiche
Steigerung der Effizienz kommunaler Ausgaben
Lösungen für kommunale Dienste
Drahtloses System zur automatisierten Erfassung des Energieverbrauchs
Ein vollständig drahtloses System auf Basis der EcoMatrix-Plattform mit Technologie zur drahtlosen Übertragung von Zählerständen (für Wasser, Wärme, Strom und Gas) und automatisierter Datenverarbeitung
Drahtloses System zur Überwachung und Steuerung von Wasserressourcen
Besteht aus einer Reihe unabhängiger Technologien zur drahtlosen Steuerung von Wasserversorgungsprozessen, entwickelt auf der Grundlage der EcoMatrix-Plattform
System zur Standortbestimmung von Ausrüstung und Personal
Für Organisationen mit einer großen Anzahl an Räumlichkeiten und ständig wechselnden Standorten von Ausrüstung und Personal (z. B. Lagerhallen, Krankenhäuser usw.). Bietet nicht nur aktuelle Standortdaten, sondern auch den vollständigen Verlauf aller Bewegungen
Intelligente Verkehrsinfrastruktur
Drahtloses System zur Kraftstofferfassung und Fahrzeugüberwachung
Ermöglicht die Erfassung des Kraftstoffverbrauchs und die Fahrzeugüberwachung in Echtzeit, einschließlich der Einhaltung von Routen und Betriebsmodi. Dies trägt zur effizienten Nutzung der Technik bei, verhindert Diebstahl und spart Kraftstoff
Drahtloses System zur Verwaltung von Parkflächen
Das System auf Basis der EcoMatrix-Plattform liefert in Echtzeit Informationen über die Verfügbarkeit von Parkplätzen entlang der Straßen und auf ausgewiesenen Parkflächen in der Stadt
Lösungen für Sicherheitssysteme
Drahtloses integriertes Sicherheitssystem für Anlagen
Das auf der EcoMatrix-Plattform basierende System ist zur Verhinderung des unbefugten Aufenthalts in gesicherten Bereichen sowie zum Schutz vor Vandalismus, Sicherheitsbedrohungen, Diebstahl, Brand, Gaslecks, Überflutung und ähnlichen Vorfällen konzipiert
Innovationen für städtische Umgebungen
Energieeffiziente städtische und Straßenbeleuchtungssysteme
Das drahtlose System auf Basis der EcoMatrix-Plattform ist für die zentrale Steuerung und Verwaltung der Außenbeleuchtung in städtischen Gebieten, Industrieanlagen und Straßen vorgesehen

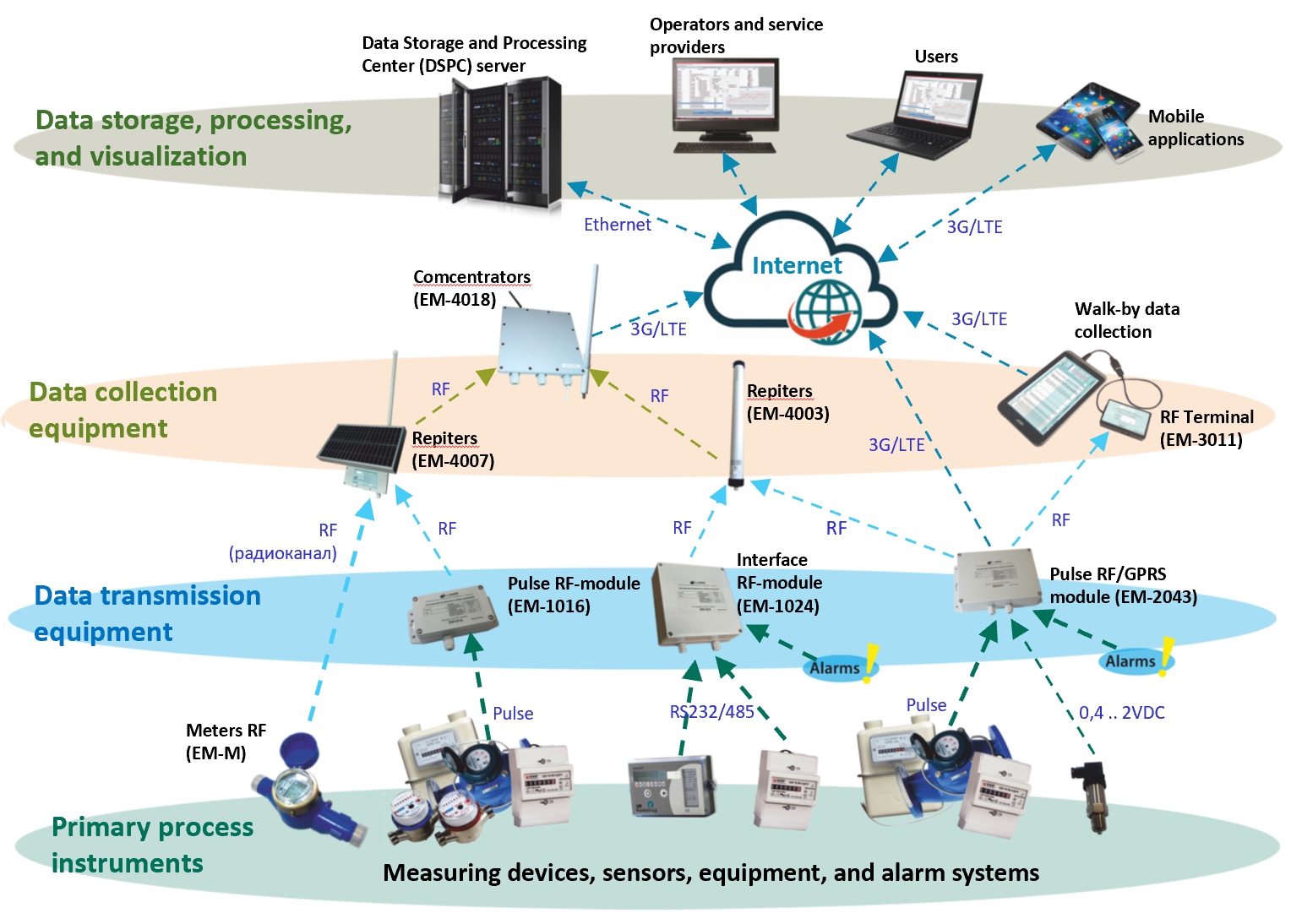

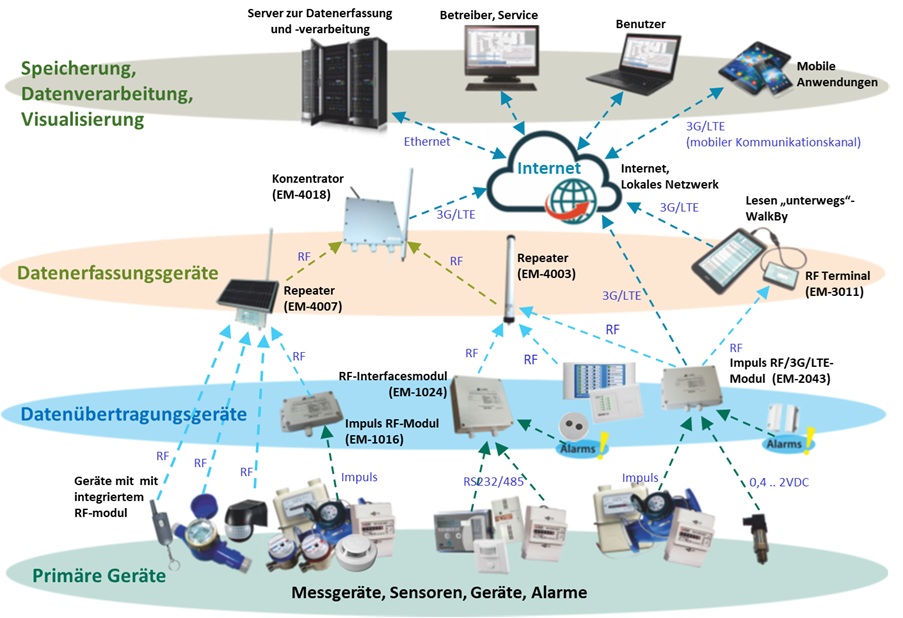

Zentrale Ausrüstung zur Datenerfassung und -übertragung
Datenübertragungsgeräte
Gepulstes RF-Modul (EM1016)
Das externe Funkübertragungsmodul ist für die drahtlose Datenübertragung von Wasser-, Strom- und Gaszählern mit Impulsausgängen konzipiert. Das Gerät verfügt über 4 Impulseingänge zum Anschluss verschiedener Zählertypen. Die Stromversorgung erfolgt über Lithiumbatterien mit einer Lebensdauer von über 12 Jahren. Alle Parameter – sowohl allgemeine als auch eingangsspezifische – werden drahtlos über das RF-Terminal (EM3011) und spezielle Software konfiguriert. Der integrierte, nichtflüchtige Speicher ermöglicht die Speicherung aktueller, stündlicher und täglicher Messwerte für jeden Eingang über einen Zeitraum von bis zu 12 Monaten
Pulse RF EM1016 de.pdf
RF-Interfacesmodul (EM1024)
Das externe Funkübertragungsmodul dient der Datenübertragung von Durchflussmessgeräten und anderen Geräten mit RS232-, RS485- und CAN-Schnittstellen. Die Stromversorgung erfolgt über ein 220-VAC-Netzanschluss. Das Modul verfügt über integrierte RS232-, RS485- und CAN-Schnittstellen, drei Eingänge für Flüssigkeitsstandsensoren (zur Überflutungserkennung) sowie einen digitalen Eingang zum Anschluss externer Alarmeinrichtungen
Interface RF EM1024 de.pdf
Gepulstes RF/3G/LTE-Modul (EM2043)
Das externe Modul ist für die Datenübertragung über Funk- und/oder Mobilfunknetz (3G/LTE) von Wasser-, Gas- und Stromzählern mit Impulsausgängen sowie von einem an das Modul angeschlossenen Drucksensor vorgesehen. Es verfügt über drei Impulseingänge zum Anschluss von Zählern, einen analogen Eingang (0,4…2 / 0…10 VDC) für den Drucksensor sowie diskrete Alarmeingänge. Die Stromversorgung erfolgt über eine integrierte Lithiumbatterie mit einer Lebensdauer von mindestens 7 Jahren, einschließlich der Versorgung des angeschlossenen Drucksensors
RF GPRS EM2043 de.pdf
Wasserzähler mit integriertem Funkmodul (EM-M)
EM-M-Zähler sind Mehrstrahl-Wasserzähler zur Messung des Volumens von Trinkwasser in Kalt- und Warmwasserversorgungssystemen. Verfügbar in Nennweiten (DN) 15, 20, 25, 32, 40 und 50 mm. Die Zähler ermöglichen präzise Messung, Datenspeicherung und drahtlose Fernübertragung. Die Zähler verfügen über eine integrierte manipulationssichere Magnetschutzfunktion, ein IP68-Gehäuse und entsprechen der Messklasse "C", was höchste Messgenauigkeit auch bei geringem Durchfluss garantiert.
EM-M manual eng.pdf
Datenaufnahmeequipment
RF-Terminal (EM3011)
Das RF-Terminal ist ein Sende-/Empfangsgerät mit integrierter oder externer Antenne und wird über ein USB-Kabel mit einem Computer oder Tablet verbunden. Dieses Gerät ist für den Einsatz in einem WalkBy-System konzipiert, in dem es als Empfangsmodul fungiert und die Datenerfassung von Geräten ermöglicht, die sich im Feld befinden, ohne dass ein direkter Kontakt erforderlich ist. Darüber hinaus wird das RF-Terminal zur Konfiguration verschiedener Systemgeräte über den Funkkanal verwendet. In Kombination mit entsprechender Software ermöglicht das RF-Terminal eine bequeme Fernkonfiguration der Geräte, was die Wartungsprozesse des Systems unter Feldbedingungen erheblich vereinfacht
EM-3011 WalkBy eng.pdf
RF-Repeater (EM4003)
Der RF-Repeater ist dafür vorgesehen, die Empfangsreichweite von GateWay-Konzentratoren in Datenerfassungssystemen zu erweitern. Das Gerät empfängt Daten per Funk von Übertragungsmodulen, die an Messgeräte und Ausrüstungen angeschlossen sind, und leitet die Daten an einen entfernten GateWay-Konzentrator weiter, wodurch eine stabile und zuverlässige Kommunikation über große Entfernungen gewährleistet wird. Dieser Repeater eignet sich ideal für den Einsatz in Situationen, in denen ein direkter Empfang vom Konzentrator aufgrund von Entfernungsbeschränkungen oder Hindernissen wie Gebäuden und anderen Objekten nicht möglich ist. Das Gerät wird über eine 220-VAC-Stromversorgung betrieben und ist äußerst widerstandsfähig gegenüber äußeren Einflüssen, was es zu einer zuverlässigen Lösung für den Einsatz in anspruchsvollen Umgebungen macht
Repiter EM4003 eng.pdf
Solar Repeater RF (EM4007)
Der Solar Repeater RF ist zur Erweiterung der Funkempfangsreichweite von GateWay-Konzentratoren in automatisierten Datenerfassungssystemen vorgesehen. Das Gerät empfängt Funkdaten von Übertragungsmodulen, die an Messgeräte und Ausrüstungen angeschlossen sind, und leitet diese an einen entfernten GateWay-Konzentrator weiter. Dies gewährleistet eine zuverlässige Kommunikation über große Entfernungen, auch unter schwierigen Bedingungen in städtischen Gebieten. Solar Repeater RF-Geräte verfügen über ein universelles Stromversorgungssystem – eingebaute Akkus mit automatischer Aufladung über das 220-VAC-Netz oder über Solarpanels. Dies ermöglicht eine flexible Installation und einen autonomen Betrieb an Standorten ohne konstante Stromversorgung. Alle 15 Minuten überträgt das Gerät Informationen über die Ladespannung der Batterie, die Innentemperatur und den Betriebsstatus per Funk an das System. Dies ermöglicht eine zentrale Überwachung der Funktionsfähigkeit und eine rechtzeitige Reaktion auf mögliche Störungen
Repiter EM4007 eng.pdf
Konzentrator GateWay (EM4018)
Der GateWay-Konzentrator ist für den Empfang von Daten über Funk von Funkmodulen und Repeatern, die Speicherung dieser Daten im nichtflüchtigen Speicher sowie deren Übertragung an den Server des Zentrums für Datenerfassung und -verarbeitung über verschiedene Kommunikationskanäle (einschließlich 3G/LTE und Ethernet) konzipiert. Dank seiner hohen Leistungsfähigkeit kann ein einzelner Konzentrator Daten von mehr als 30.000 Funkmodulen erfassen und eine zuverlässige sowie stabile Datenübertragung in Echtzeit oder nach einem festgelegten Zeitplan gewährleisten. Das Gerät verfügt über einen integrierten Schutz gegen Stromausfälle – die Stromversorgung erfolgt über ein 220-VAC-Netz mit der Möglichkeit einer Notstromversorgung durch Lithiumbatterien, was den autonomen Betrieb bei temporären Stromunterbrechungen ermöglicht.
Concentrator EM4018 eng.pdf
